Proyecto Modding Sistemas microinformáticos y Redes

Proyecto de Modding

🎯 Objetivos

  • Reutilizar componentes y chasis antiguos.
  • Diseñar un PC transportable tipo "rugged".
  • Integrar sistemas de refrigeración y protección.
  • Ejemplo:

🛠 Materiales Necesarios

Obligatorios

  • Caja de PC antigua (ATX/microATX/mini-ITX)
  • Componentes hardware actuales
  • Tornillería variada (M3, M4)
  • Remaches o tuercas autoblocantes
  • Asa de transporte
  • Gomas/espumas protectoras
  • Filtros antipolvo
  • Bisagras/pestillos robustos

Opcionales

  • Pintura resistente (RAL militar)
  • Chapa metálica para refuerzos
  • Sistema de batería UPS
  • Sellador/juntas IP

Herramientas

  • Destornillador, alicates, remachadora
  • Taladro y brocas metal
  • Sierra/dremel para modificadores
  • Multímetro
  • Pistola termofusible

👨‍🎓 Alumnado Participante

  • Daniel Kal-el Hernandez Gambin
  • Kevin Andres Arias Castro
  • David Lopez Arellano
  • Malak Ibnoreda
  • Hajar Malki
  • Antonio David Nicolás Prados
  • Jesus Clemente Sarango Bravo
  • Eduardo Aix Garcia
  • Bryan Cordova Catalan

Fase 1: Planificación

  • Selección de material y realización de un boceto inicial

    • Fase 1

    Fase 2: Preparación del Chasis (4-5 horas)

    • Desmontaje completo y limpieza
    • Reforzar puntos débiles con remaches/soldadura
    • Instalar protecciones de esquinas (goma/metal)
    • Añadir asa de transporte superior
    • Preparar sistema de cierre (bisagras/pestillos)
    • Aplicar tratamiento anticorrosión si necesario
    Fase 2

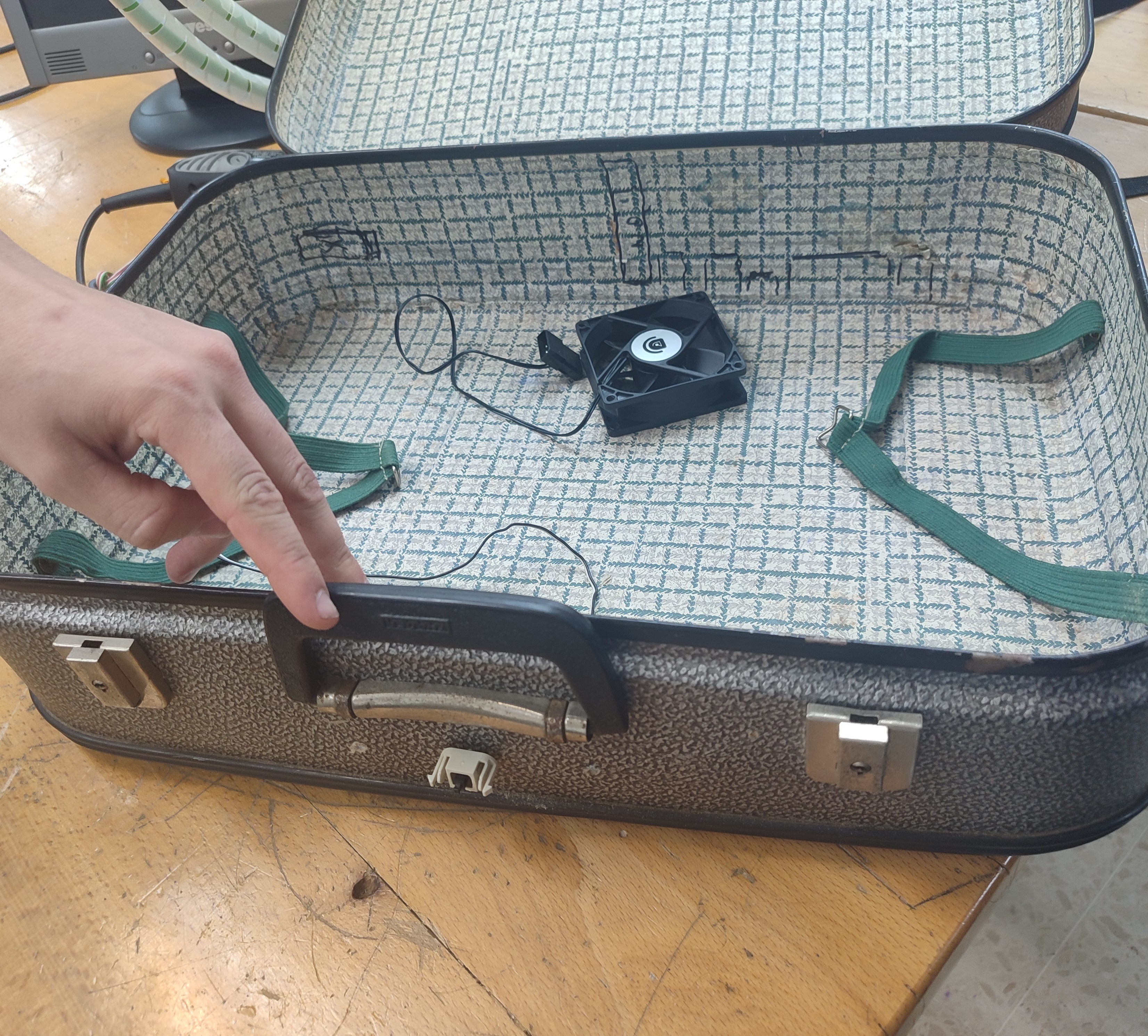

    Fase 3: Sistema de refrigeración (2-3 horas)

    • Calcular flujo de aire necesario (CFM)
    • Instalar filtros antipolvo en entradas
    • Añadir ventiladores de presión positiva
    • Crear conductos de aire dirigido
    • Proteger ventiladores con rejillas metálicas
    Fase 3

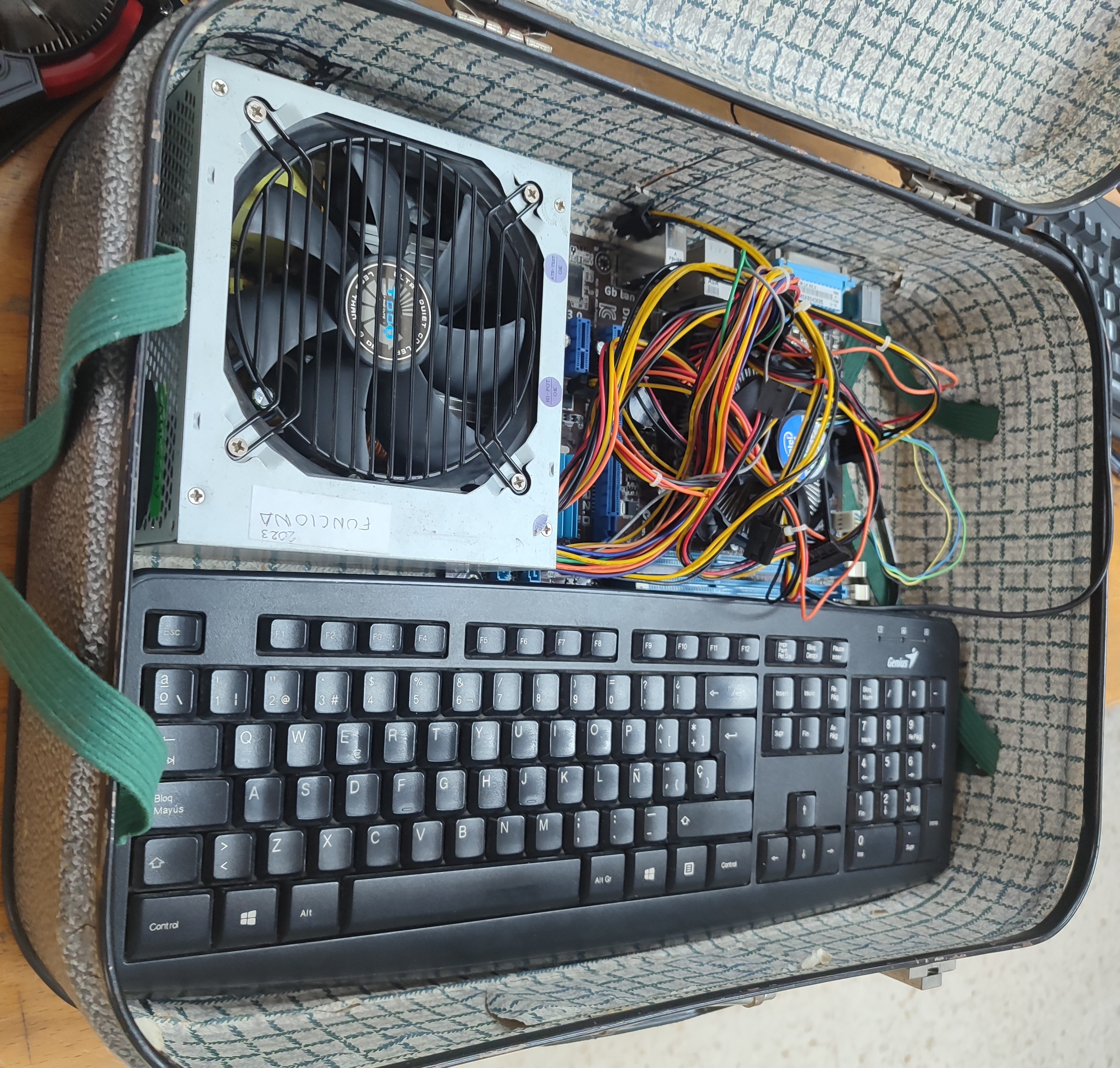

    Fase 4: Integración de Componentes (3-4 horas)

    • Placa base: Montaje con soportes antivibraciones
    • Almacenamiento: SSD obligatorio (resistencia a golpes)
    • RAM: Módulos con disipadores
    • Fuente: Modular, con fijaciones reforzadas
    • GPU (opcional): Soporte adicional anti-sag

    Cableado: Gestión extrema para evitar movimientos

    Fase 4

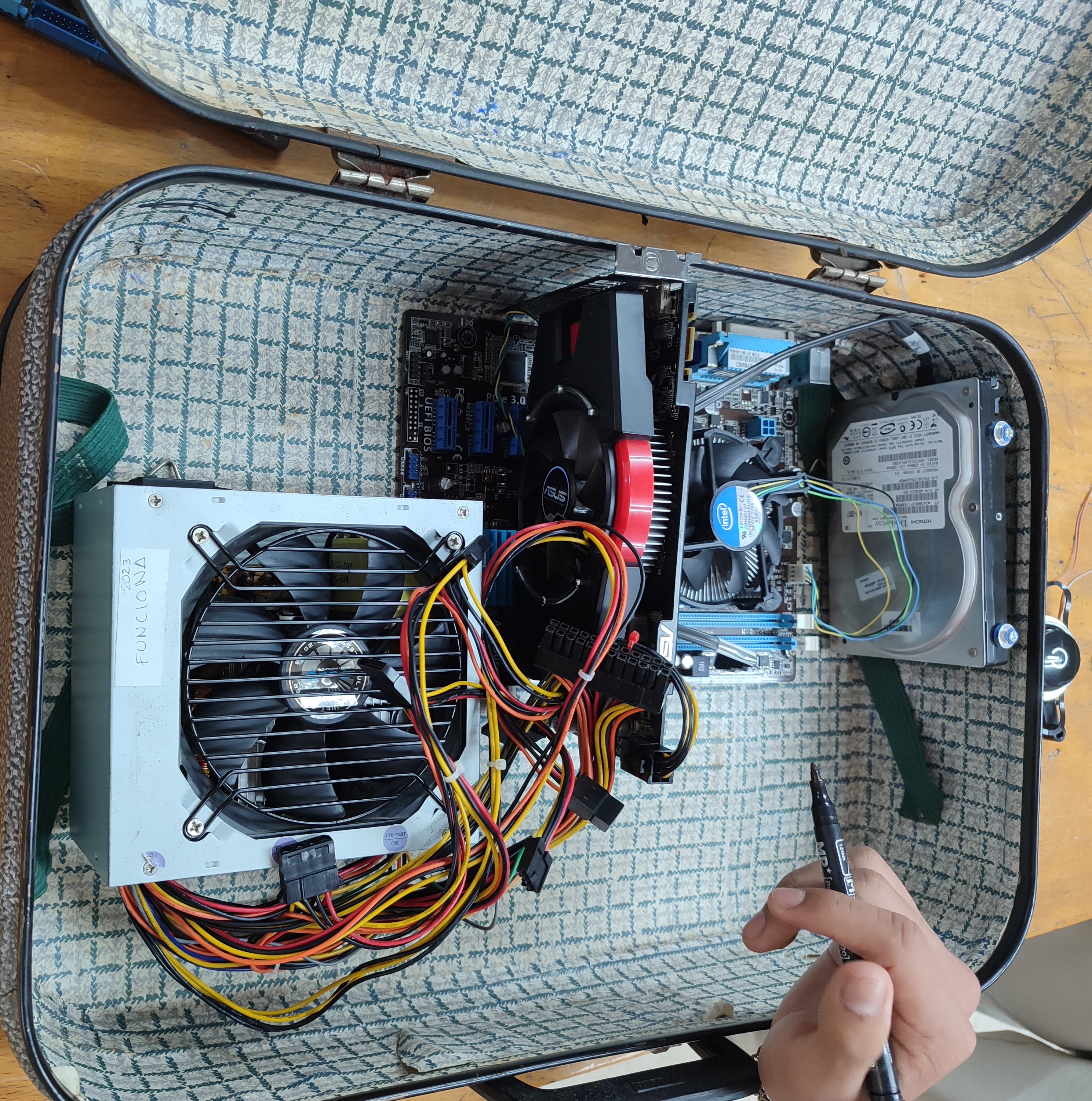

    Fase 5: Protecciones y sellado (2-3 horas)

    • Juntas de goma en tapas
    • Filtros de aire (IP rating)
    • Protectores de conectores externos
    • Sistema de amortiguación interna (espuma)
    • Pies de goma antideslizantes
    Fase 5

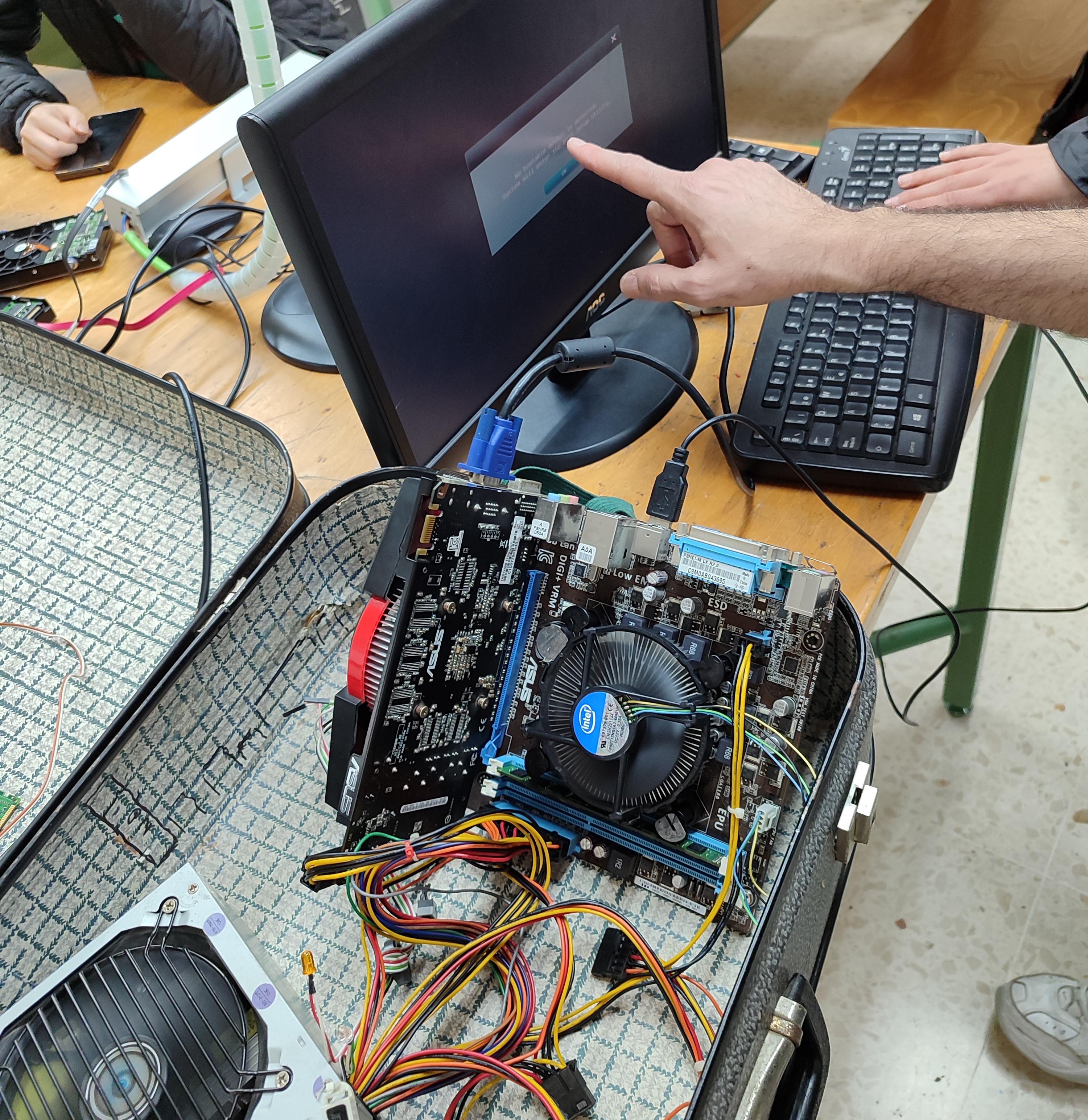

    Fase 6: Sistema eléctrico (3-4 horas)

    • Básico: Cable alimentación reforzado + SAI externo
    • Avanzado: Batería interna (UPS integrada)
    • Pro: Panel solar pequeño para cargas complementarias

    Mediciones: Verificar tensiones con multímetro

    Fase 6

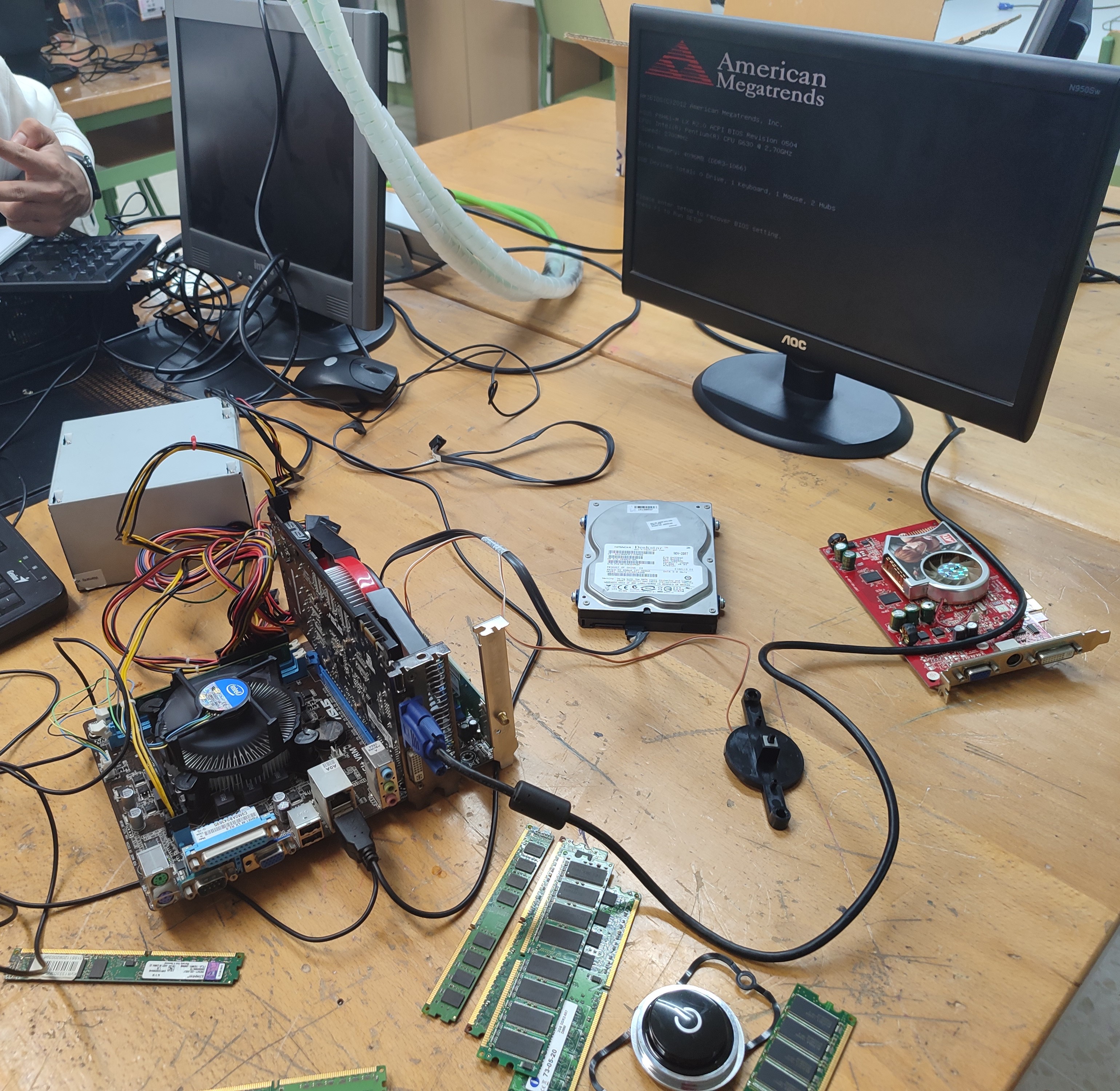

    Fase 7: Chequeo y pruebas (2-3 horas)

    • Arranque y POST
    • Stress test térmico (Prime95 + FurMark)
    • Prueba de vibraciones (transporte simulado)
    • Test de caídas controladas (10-15 cm)
    • Verificación sellado (spray agua si IP>54)
    Fase 7
